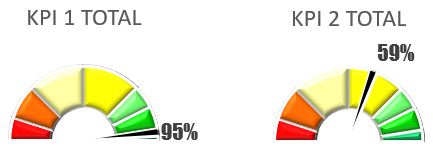

In acest tutorial va vom arata cum puteti sa creati un grafic de tip speedometru.
La ce puteti folosi un grafic tip Speedometru?
Acest tip de grafic este des intalnit in dashboard-uri pentru a reprezenta intr-o forma vizuala atractiva gradul de indeplinire al unui obiectiv.
De ce aveti nevoie pentru a crea un grafic Speedometru?
Trebuie sa aveti mai intai date de target si realizat pentru indicatorul de performanta urmarit, si sa puteti calcula un grad de indeplinire al targetului (Target Achievement (%) = Real / Target).
Apoi trebui sa va decideti care sunt pragurile pe care le veti considera ca fiind pe rosu, galben si verde.

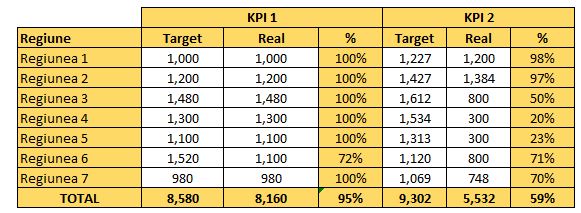

Sa presupunem ca porniti de la aceste date:
Vreti sa creati cate 1 grafic tip speedometru pentru fiecare indicator in parte, la nivel de total tara.
Pentru aceasta, va definiti ca si praguri pentru :
- rosu - intre 0 si 25%
- galben - intre 25% si 75%
- verde - intre 75% si 100%

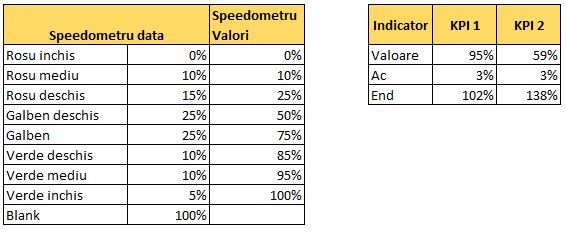

Aceste praguri le veti reprezenta intr-un tabel astfel:
In cel de-al doilea tabel veti pastra doar valoarea finala de target achievement pentru fiecare indicator in parte, legata direct de celule respective din primul tabel, astfel incat orice modificare de target sau de realizat veti face in primul tabel sa se reflecte si in grafic.
Pentru randul "Ac" veti completa 3%, aceasta fiind grosimea acului.
Pentru randul "End" veti folosi o formula =200% - valoare - ac, astfel incat cele 3 valori insumate sa aiba 200%.
Incepeti prin a reprezenta mai intai pe un grafic de tip donught datele din tabelul cu speedometru, apoi suprapuneti peste acest grafic un grafic tip pie chart care sa contina datele din tabelul indicator.
Mai jos aveti si un tutorial demo pentru a crea un grafic tip Speedometru.
